3.5 Паяные узлы

Термины, относящиеся к паяным узлам, приведены на рисунках 4 и 5.

Термины, относящиеся к деталям	Паяный узел/деталь	I
	Зона основного материала	II
	Паяное соединение	III
	Зона термического влияния	IV
	Паяный шов	V
	Диффузионная/переходная зона	VI
	Зона металла припоя	VII
Термины, относящиеся к материалам	Основной материал	1
	Основной материал, претерпевший изменения при пайке	2
	Диффузионная (переходная) зона	3
	Металл припоя	4

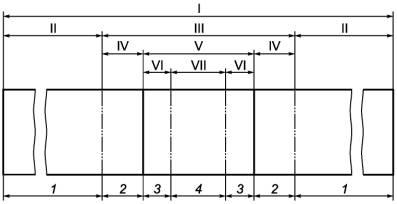

Рисунок 4 - Термины, относящиеся к деталям и материалам паяных узлов

Материал

1 - основной материал;

2 - основной материал, претерпевший изменения при пайке;

3 - диффузионная (переходная) зона;

4 - металл припоя

Узел

IV - зона термического влияния,

V - паяный шов

Размеры

t - толщина детали,

J - эффективная ширина соединения,

W - длина нахлестки

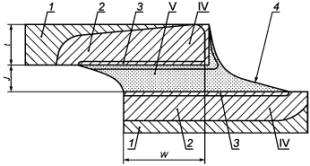

Рисунок 5 - Схема паяного соединения

Источник: ГОСТ Р ИСО 857-2-2009: Сварка и родственные процессы. Словарь. Часть 2. Процессы пайки. Термины и определения оригинал документа
